- 產(chǎn)品詳情

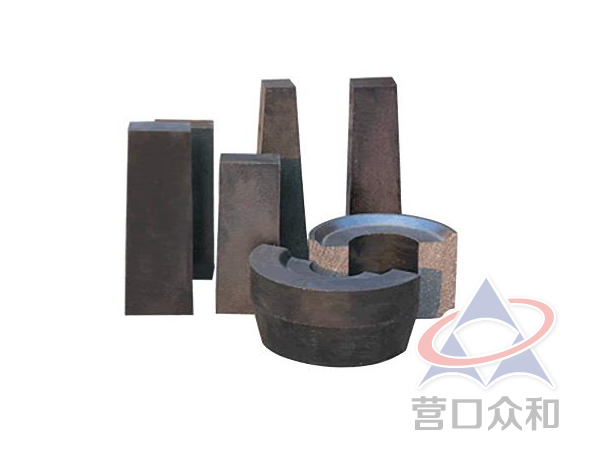

以優(yōu)質(zhì)電熔鎂砂、高品位磷片石墨為原料，配以各種添加劑、結(jié)合劑，經(jīng)高壓成型熱處理后制得。
鎂碳磚主要理化指標(biāo)：
| 項(xiàng)目 | 指 標(biāo) | ||||||||||||||
| RGMT-8 | RGMT-10 | RGMT-14 | RGMT-18 | RGMT-20 | |||||||||||
| A | B | C | A | B | C | A | B | C | A | B | C | A | B | C | |
| MgO（%） ≥ | 82 | 80 | 80 | 80 | 78 | 78 | 78 | 77 | 77 | 74 | 73 | 73 | 72 | 71 | 71 |
| C（%） ≥ | 8 | 8 | 8 | 10 | 10 | 10 | 14 | 14 | 14 | 18 | 18 | 18 | 20 | 20 | 20 |
| 顯氣孔率（%） ≤ | 4 | 5 | 6 | 4 | 5 | 6 | 4 | 5 | 5 | 4 | 5 | 5 | 4 | 5 | 5 |
| 體積密度（g/cm3）≥ | 3.05 | 3.03 | 3.01 | 2.98 | 2.96 | 2.94 | 2.95 | 2.94 | 2.92 | 2.90 | 2.88 | 2.85 | 2.88 | 2.85 | 2.85 |
| 常溫耐壓強(qiáng)度（MPa）≥ | 40 | 40 | 40 | 40 | 40 | 35 | 40 | 40 | 35 | 40 | 35 | 35 | 35 | 30 | 25 |
| 高溫抗折強(qiáng)度（MPa）≥1400℃30mm | 6 | 5 | 4 | 6 | 5 | 4 | 12 | 8 | 6 | 12 | 8 | 6 | 12 | 8 | 6 |
